板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,其构造包括垫片

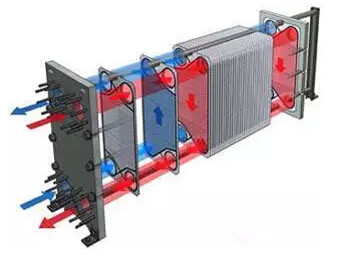

板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,其构造包括垫片、压紧板(活动端板、固定端板)和框架(上、下导杆,前支柱)组成。板片之间由密封垫片进行密封并导流,分隔出冷、热两个流体通道,冷、热换热介质分别在各自通道流过,与相隔的板片进行热量交换,以达到用户所需温度。每块板片四角都有开孔,组装成板束后形成流体的分配管和汇集管,冷、热介质热量交换后,从各自的汇集管回流后循环利用。
